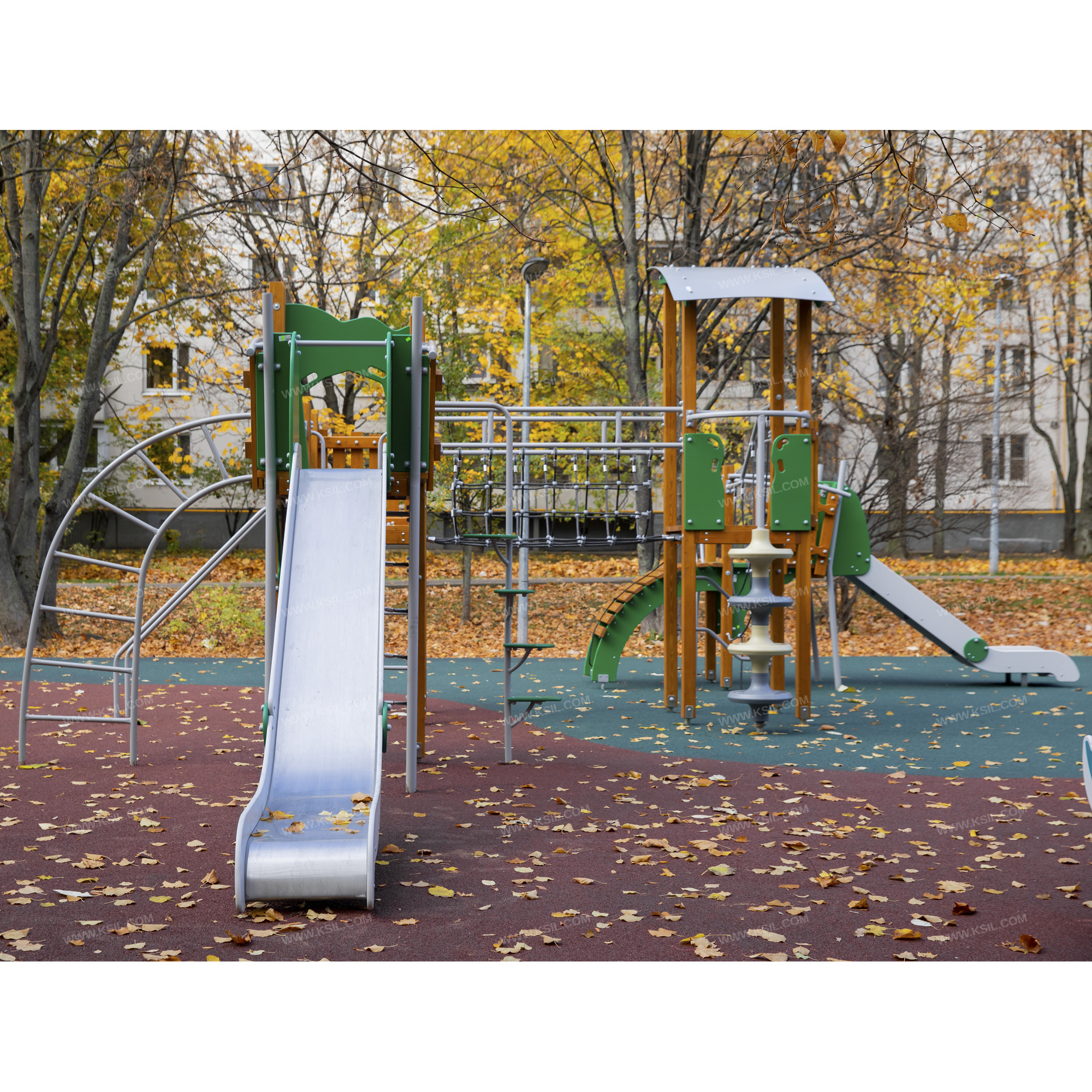

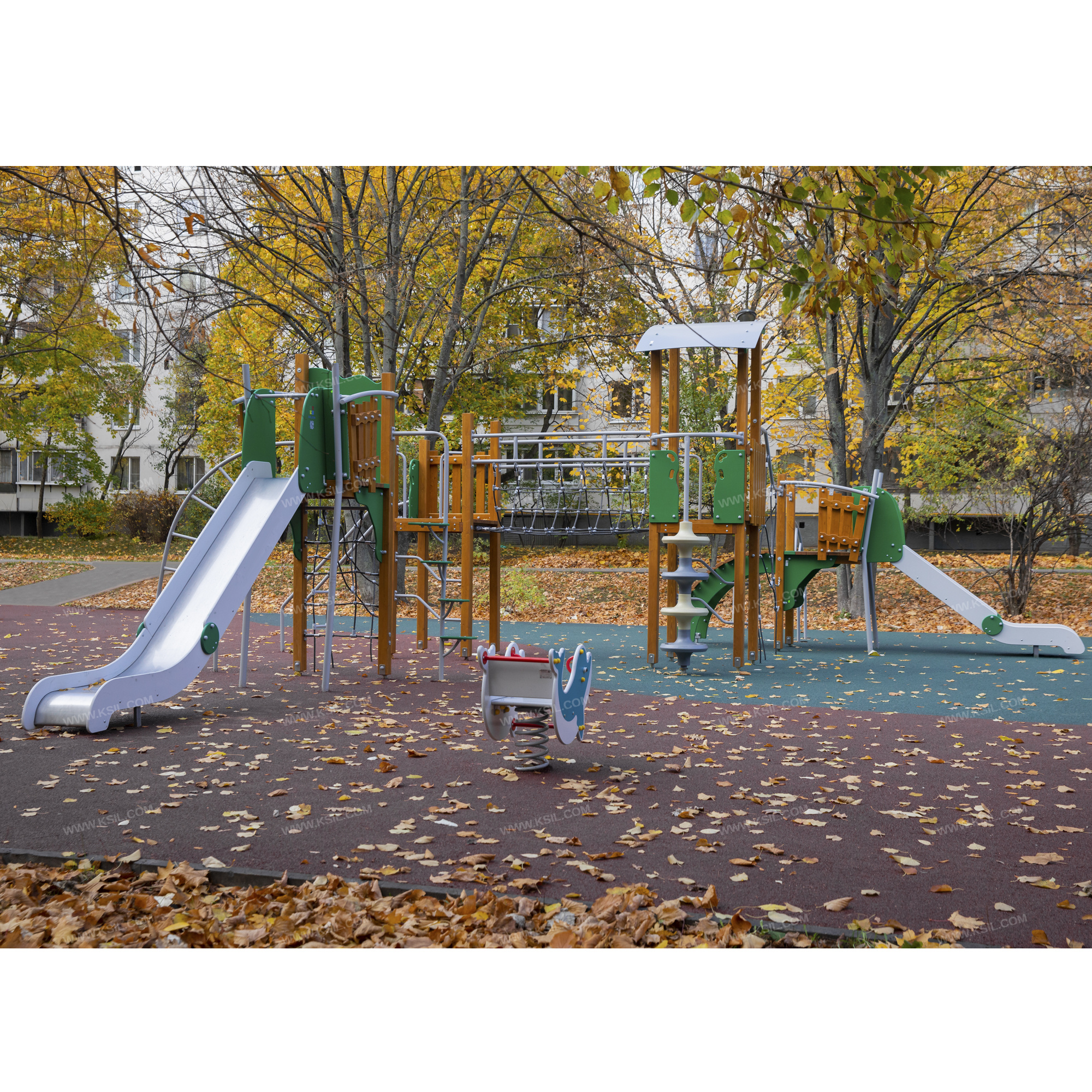

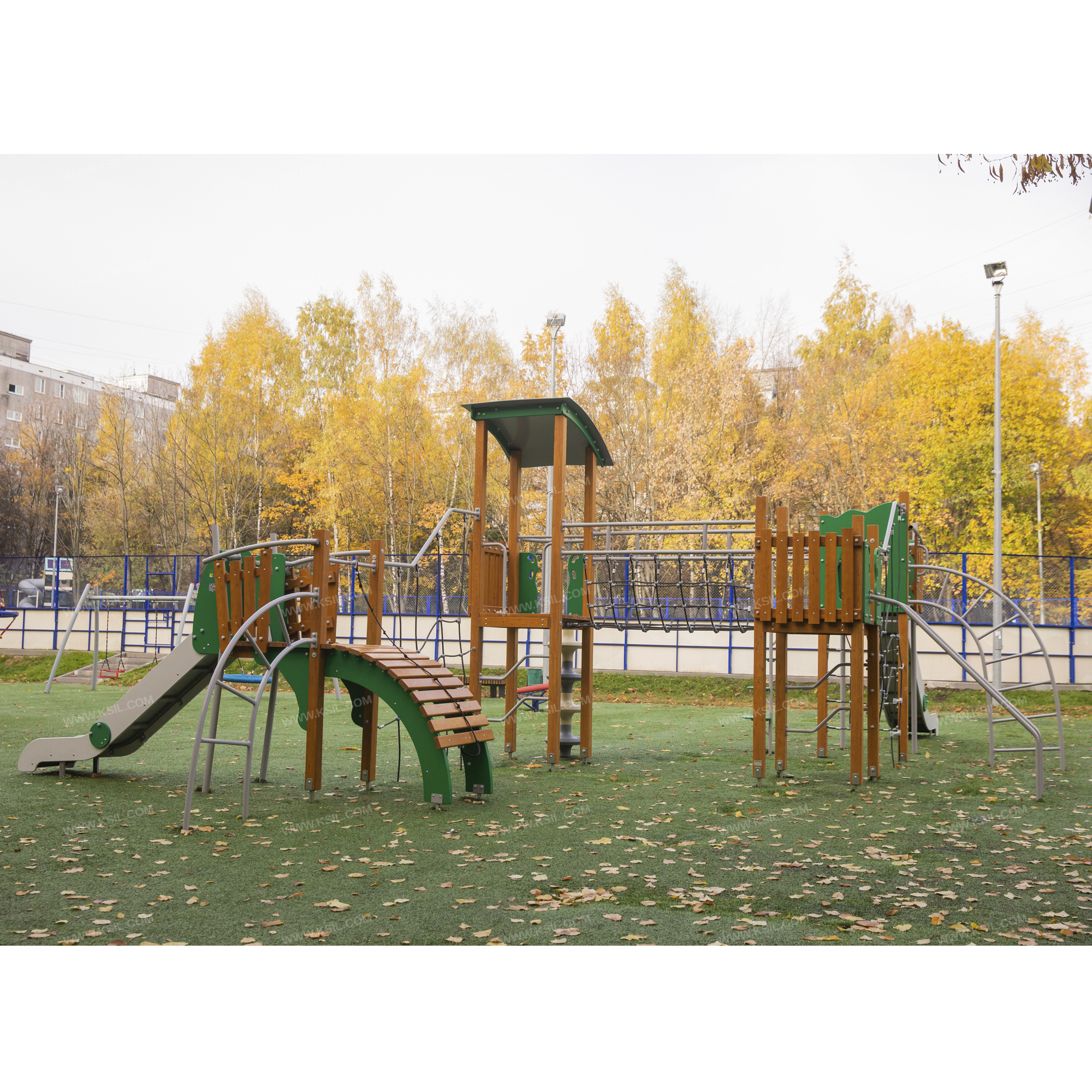

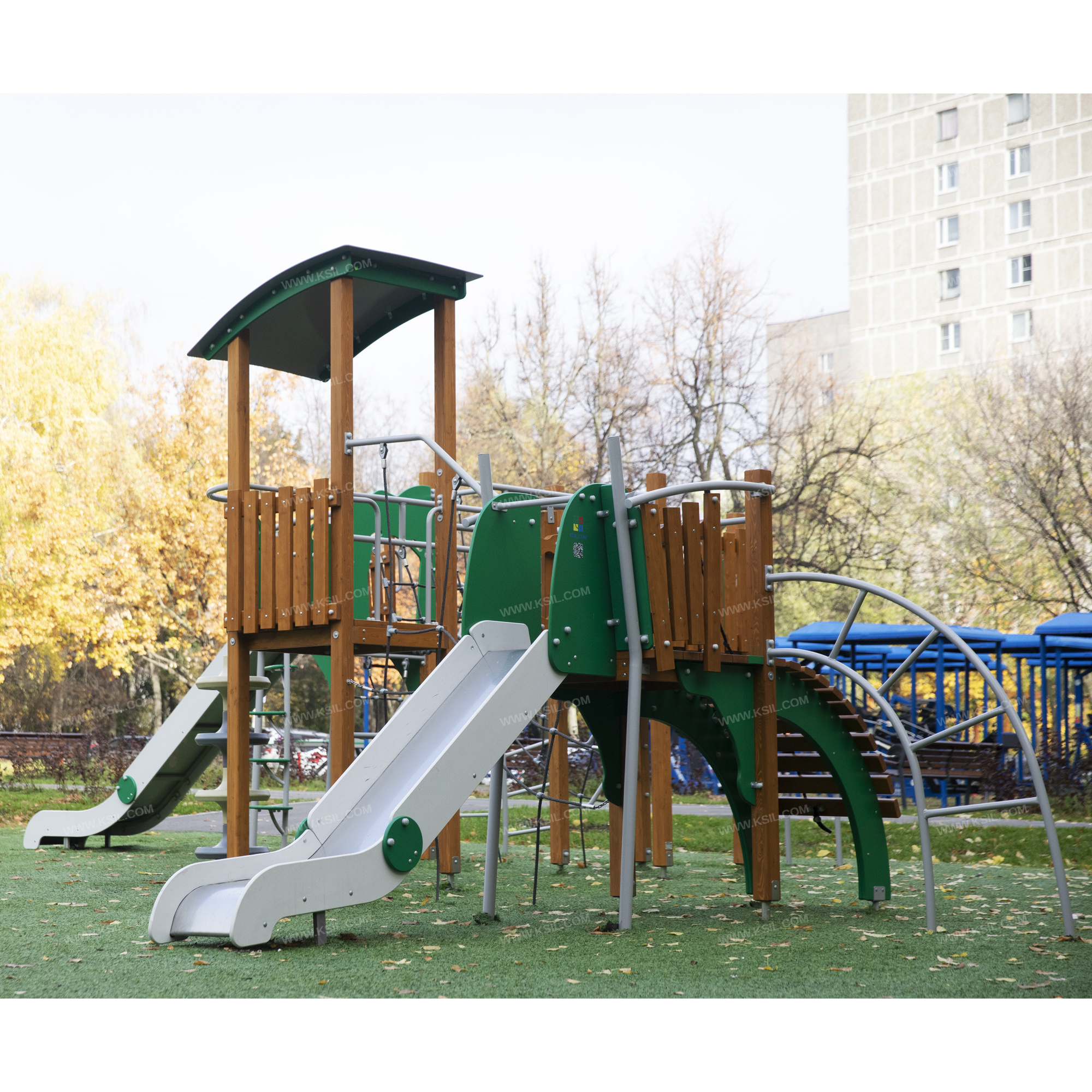

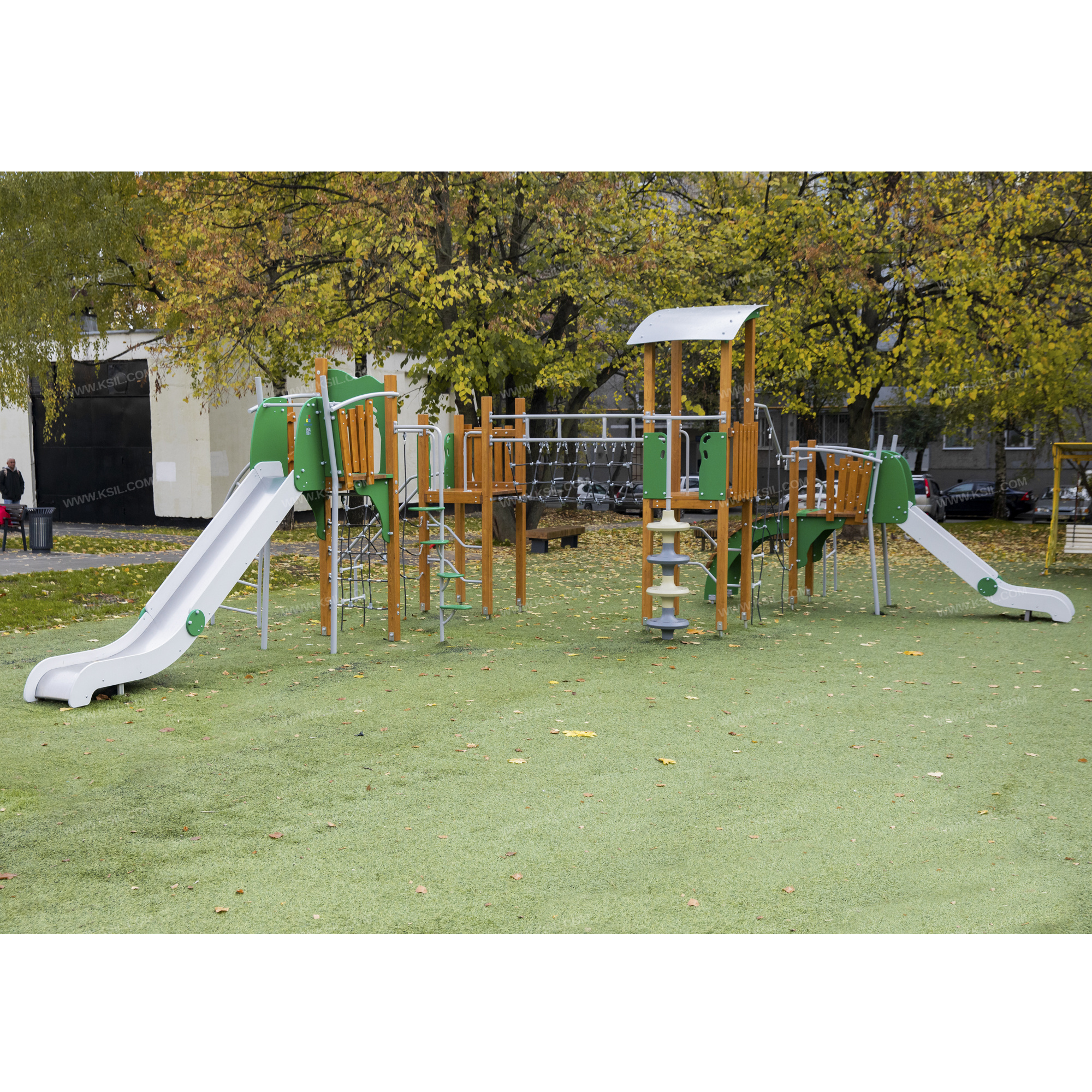

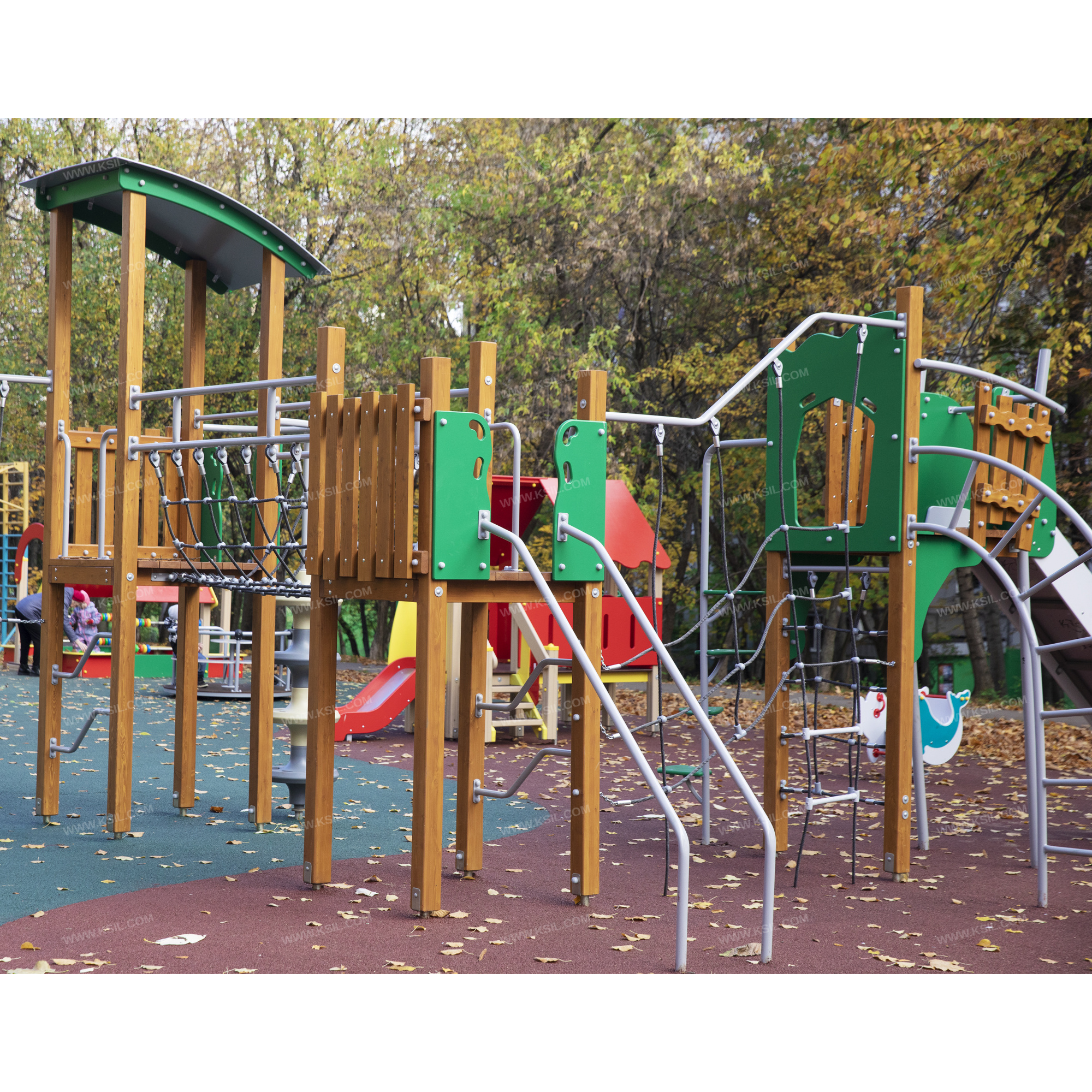

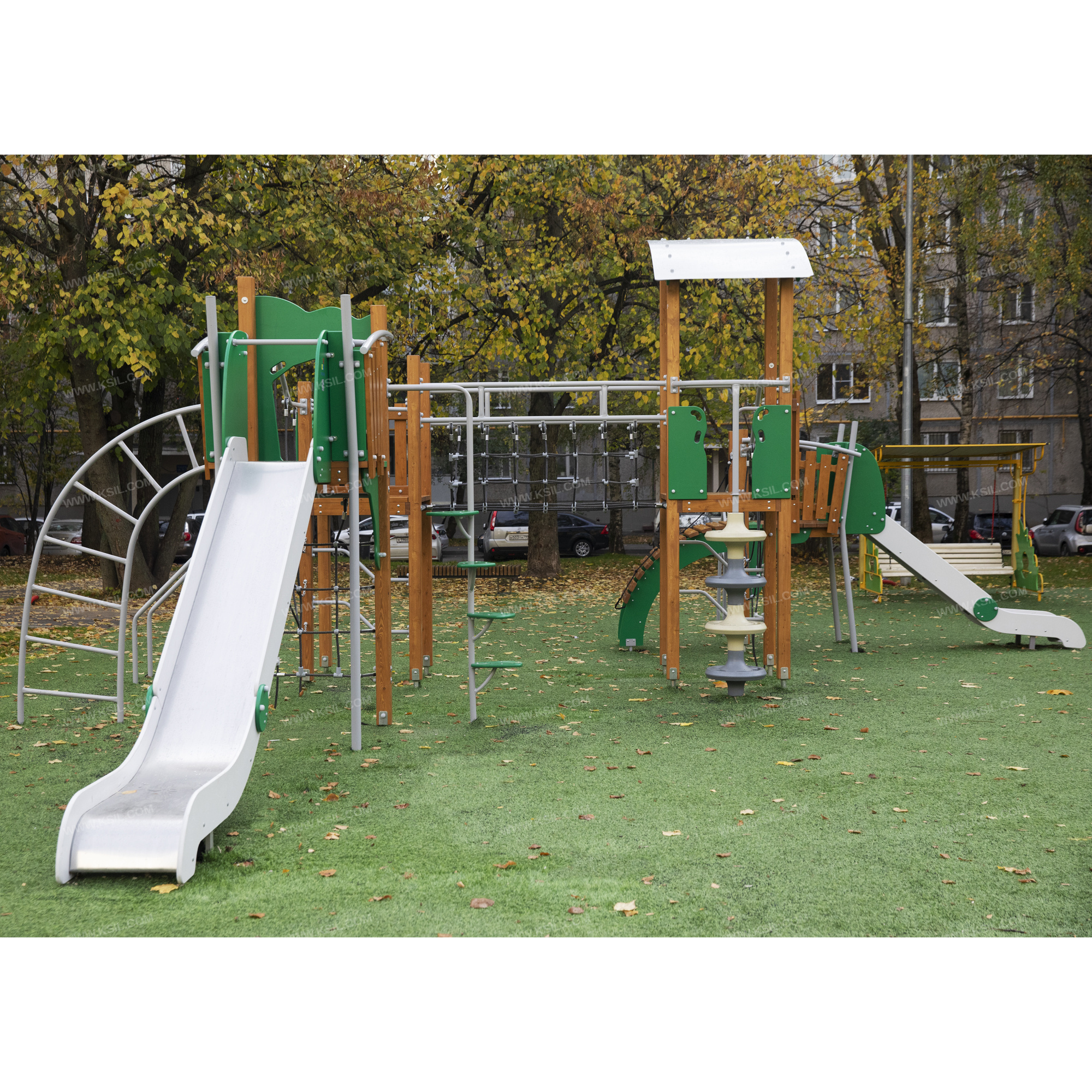

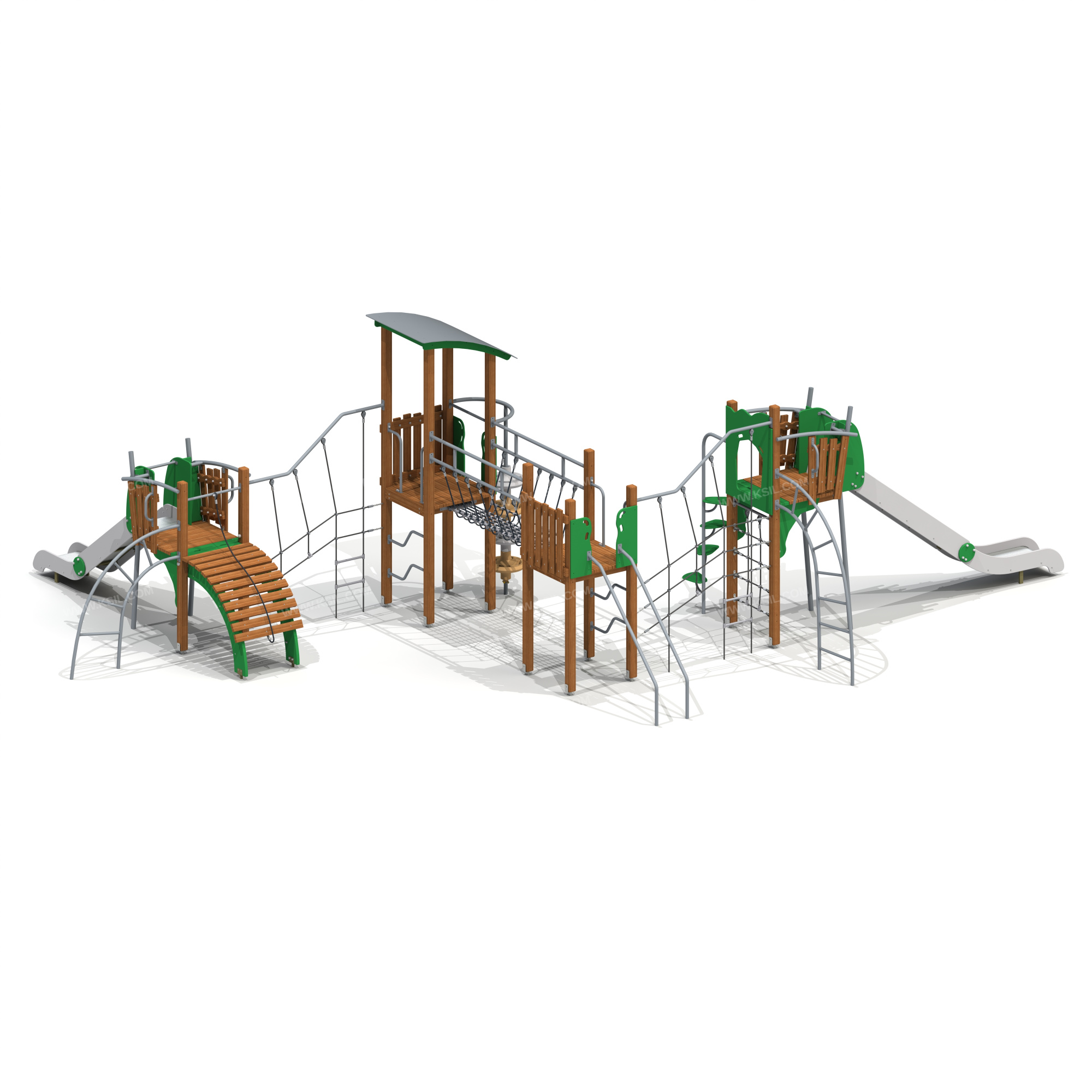

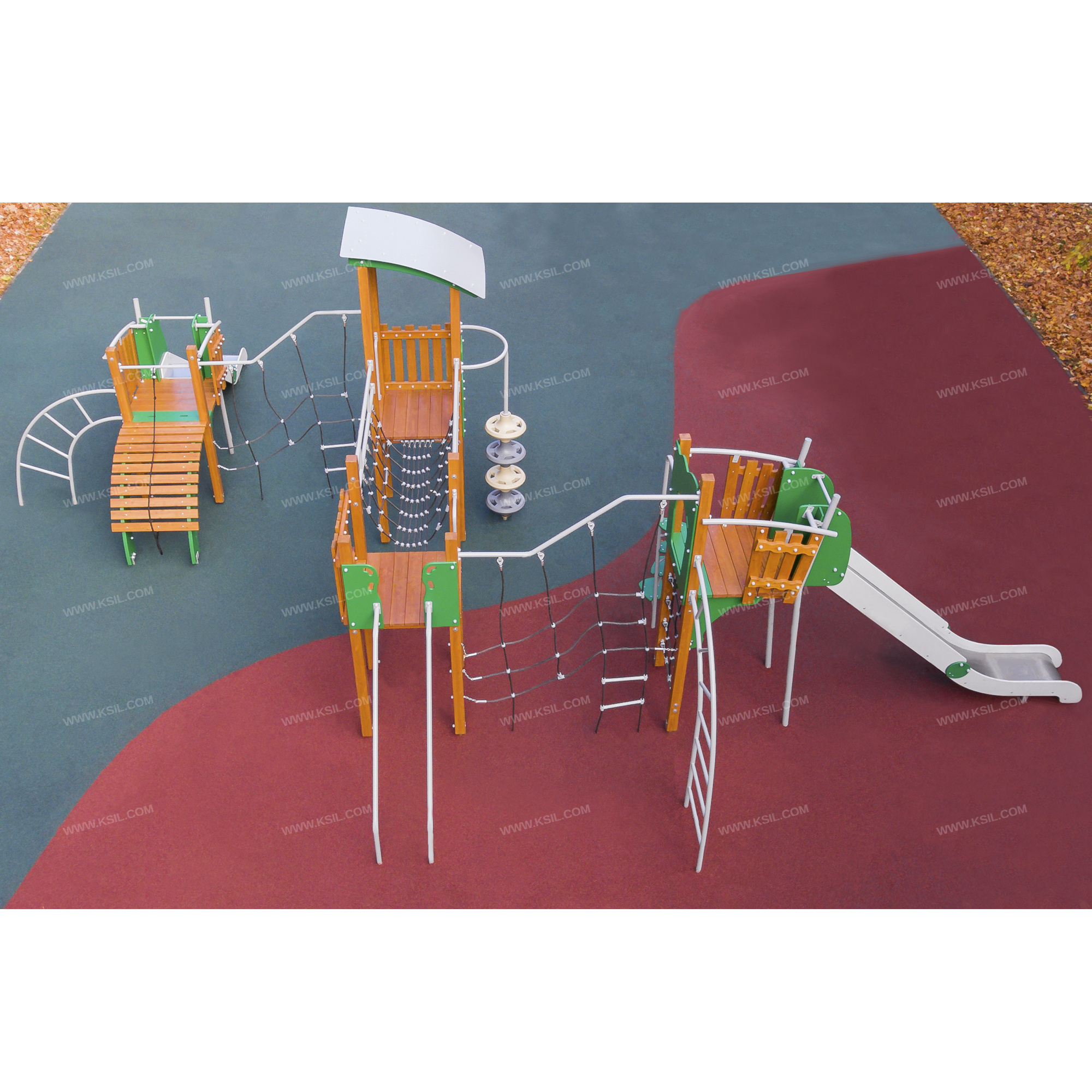

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 4-х башен.

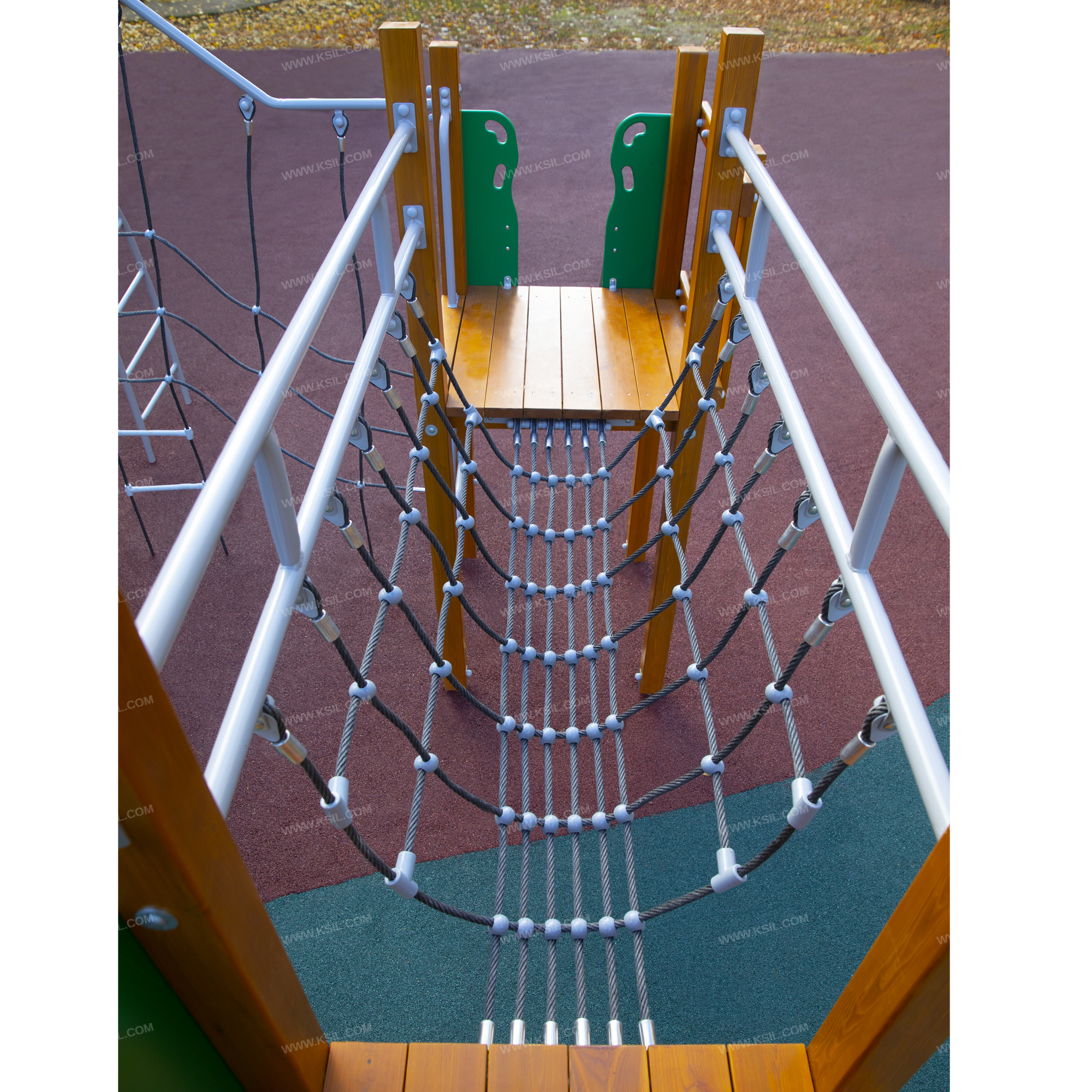

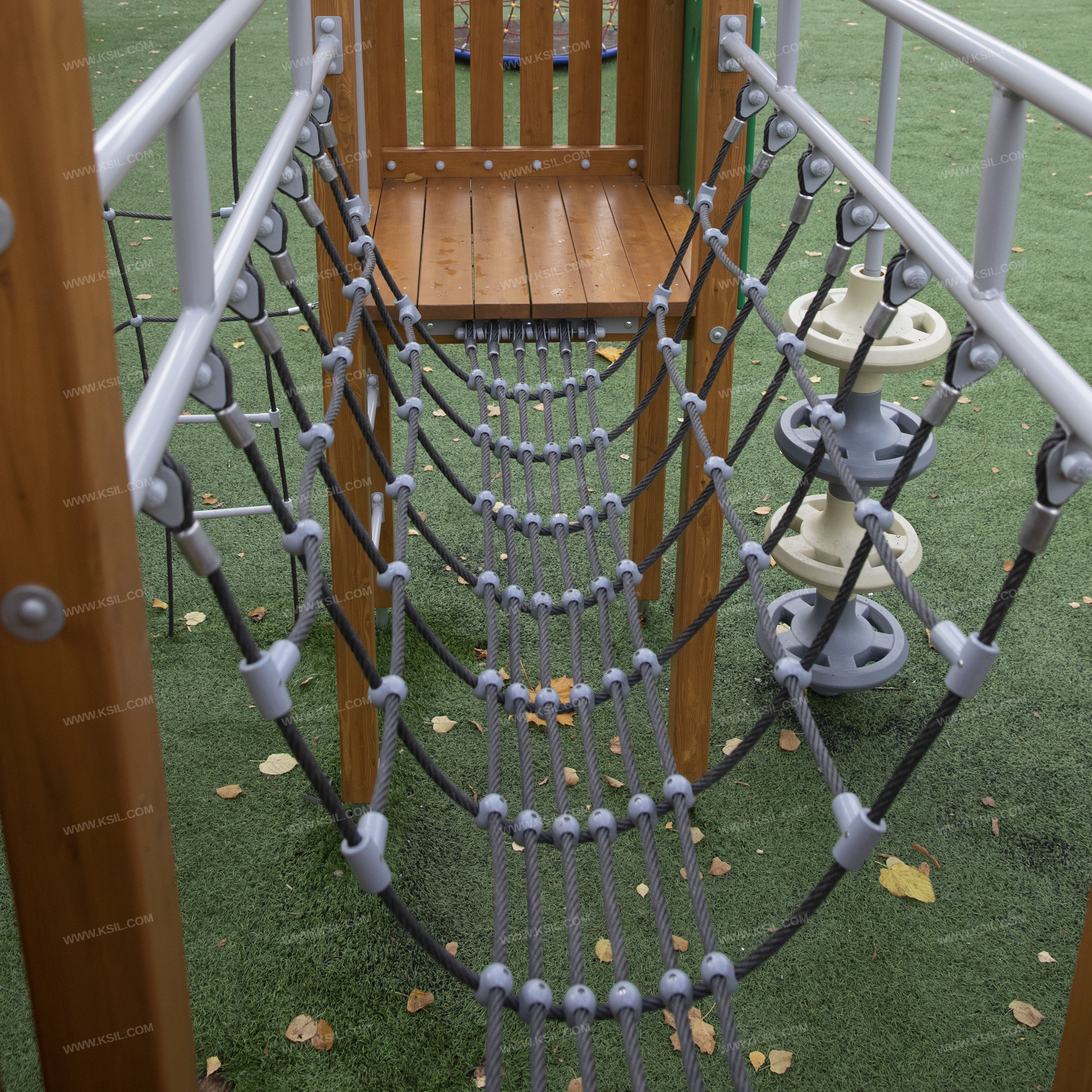

Башни должны быть соединены между собой канатным переходом и 2-мя вертикальными сетками на балках.

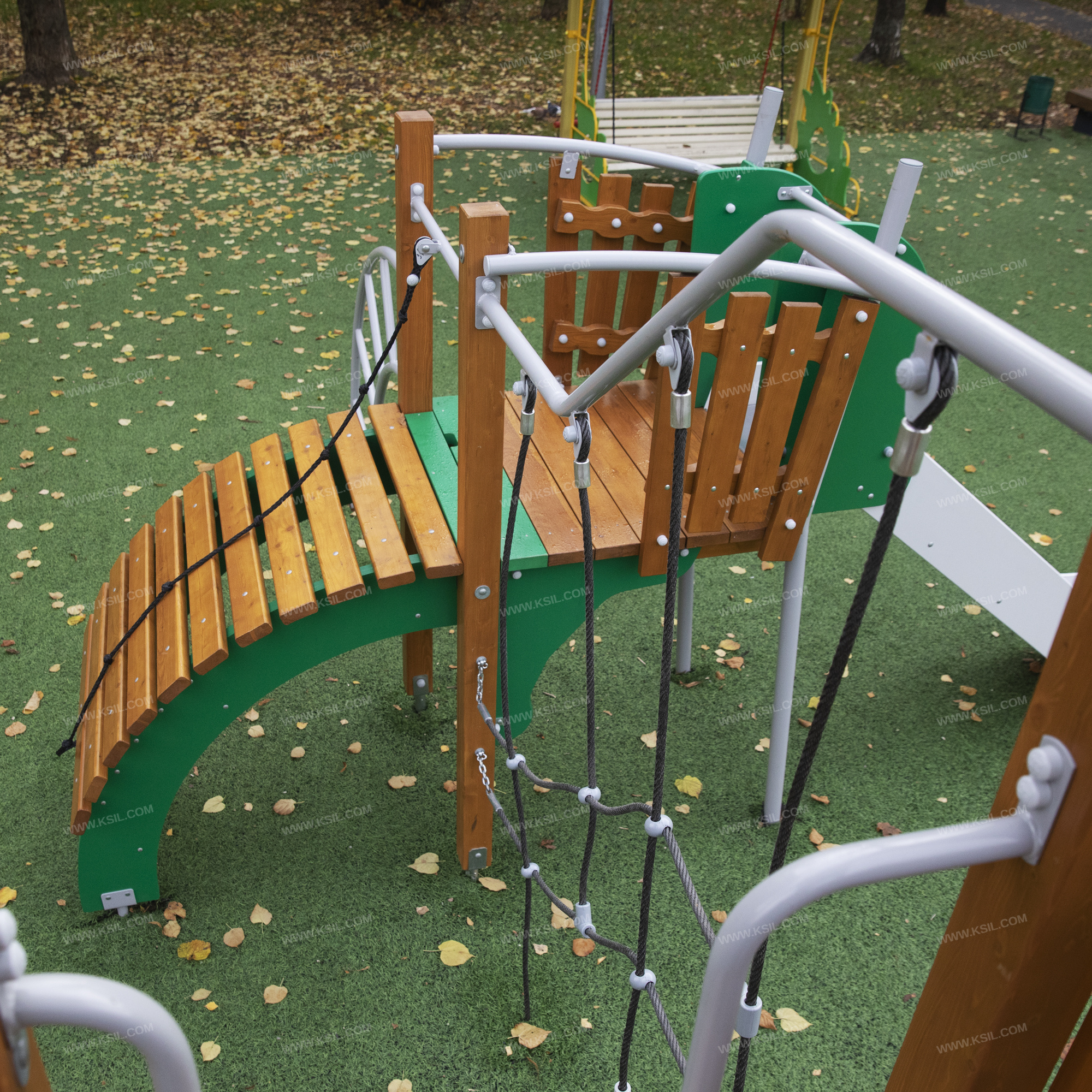

К башне, с высотой площадки не менее 1250 мм, должны быть пристроены: горка-скат, трап-барабан, изогнутая металлическая лестница, косые ограждения на раме.

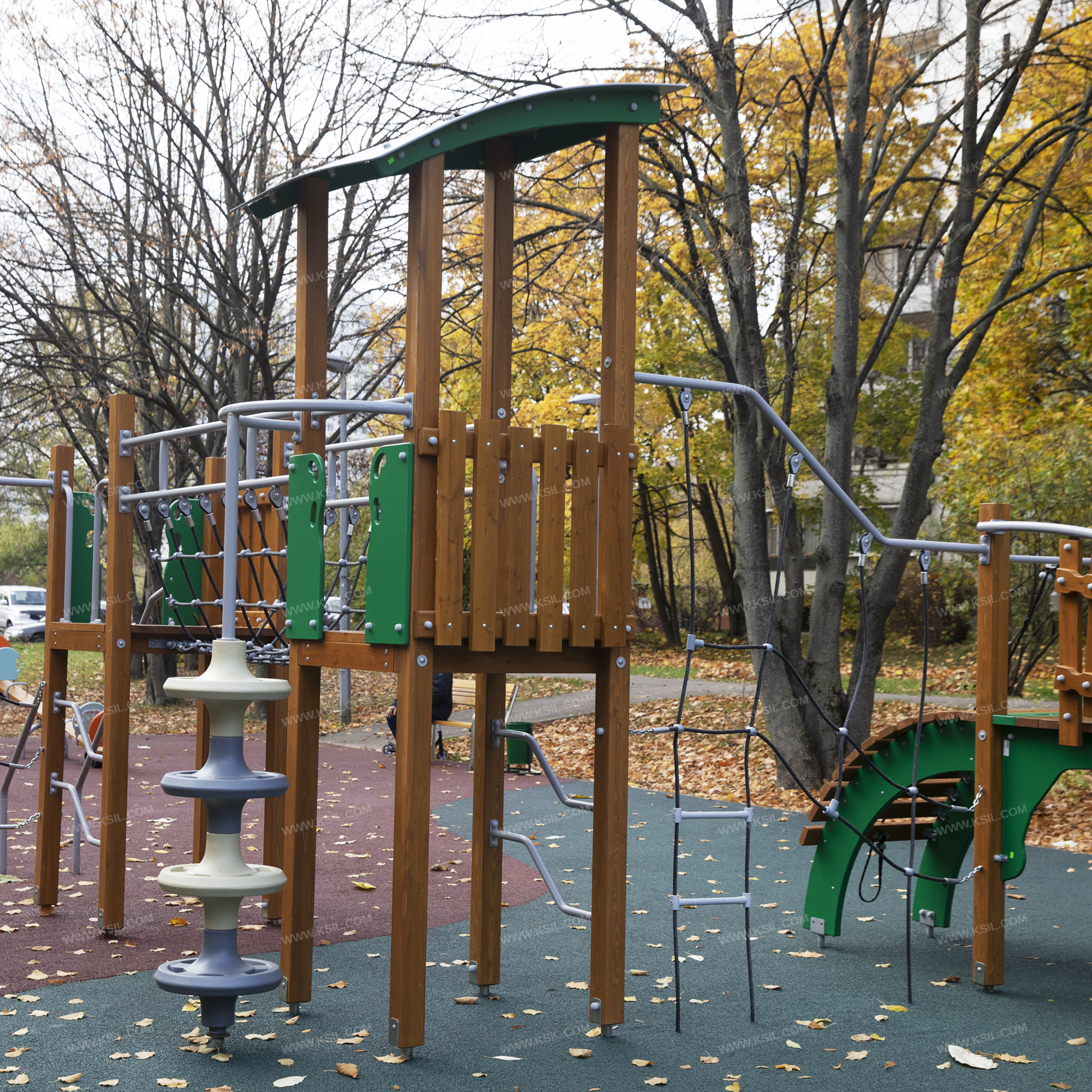

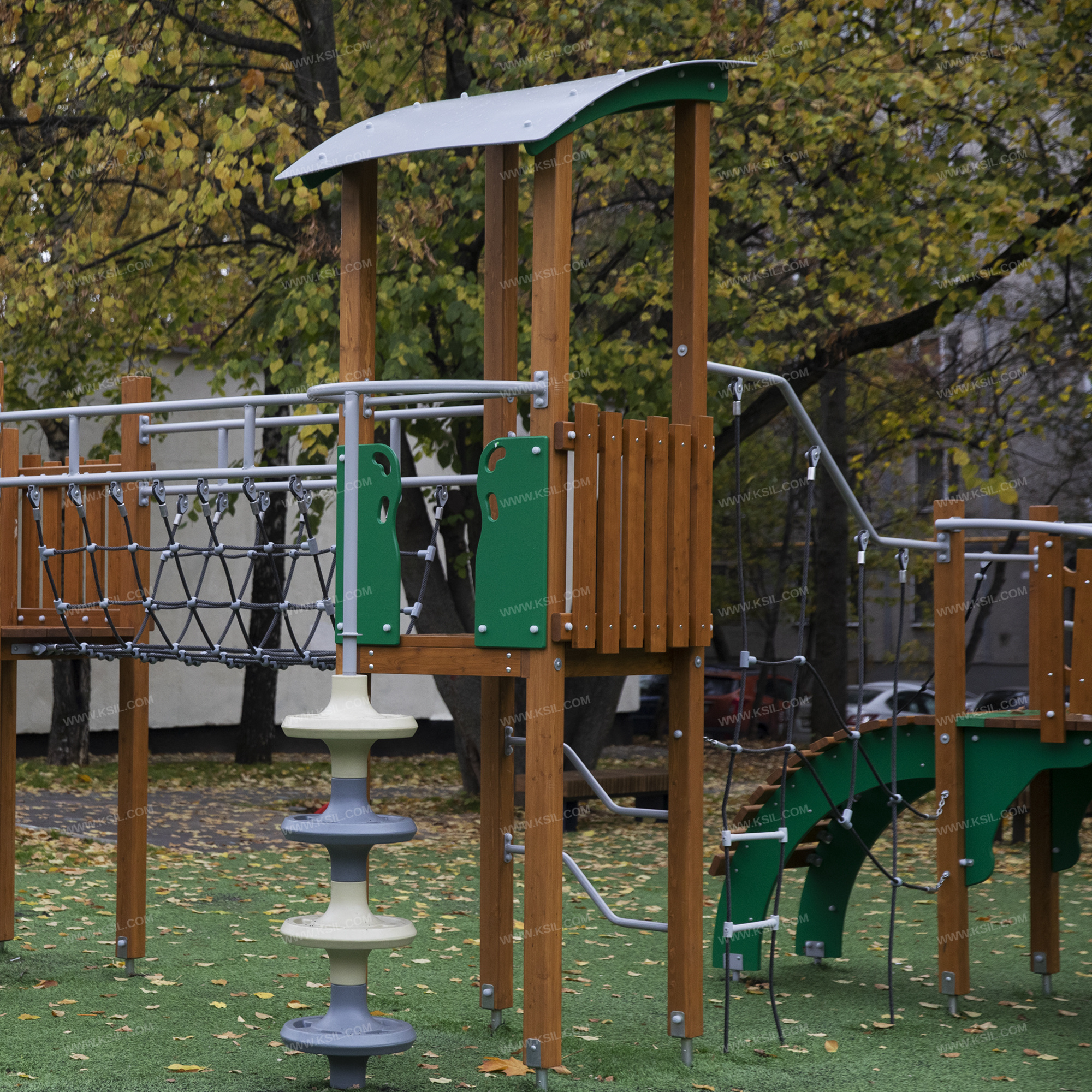

К башне, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест с кольцами и креплением в виде дуги, вертикальная лестница из перекладин с перепадом, Г-образные поручни, фанерные поручни, ограждение в виде заборчика, односкатная крыша.
К башне, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальная лестница из перекладин с перепадом, Г-образные поручни, ограждение в виде заборчика, наклонные полозья для спуска, фанерные поручни.
К башне, с высотой площадки не менее 1850 мм, должны быть пристроены: горка-скат, изогнутая металлическая лестница, сетка на перекладине, косые ограждения на раме, шест со ст
Характеристики- Артикул: 005481

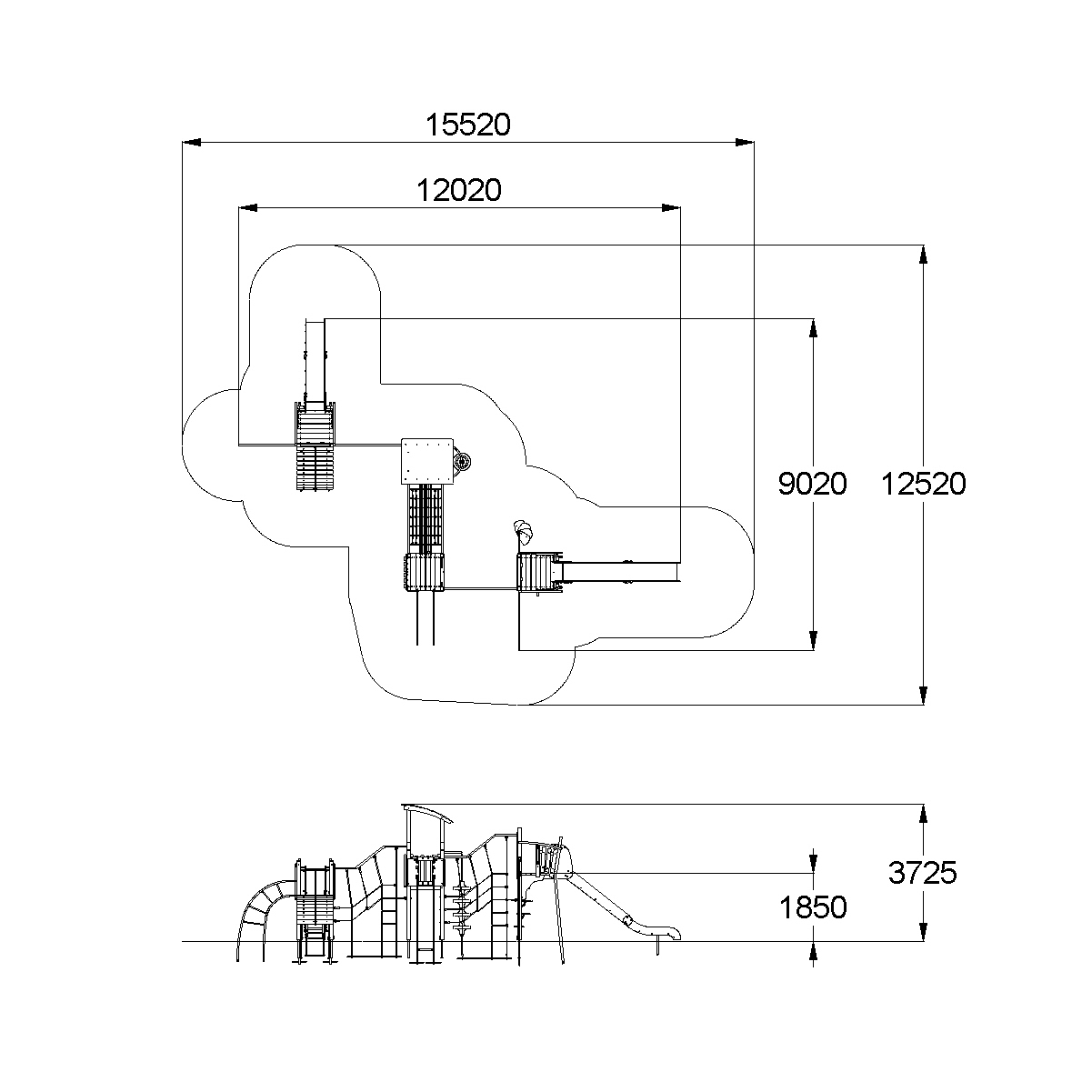

- Габаритные размеры: 12020x9020x3725 мм
- Возрастная группа: от 6 до 12 лет
Подробнее
Описание
Характеристики
Материалы

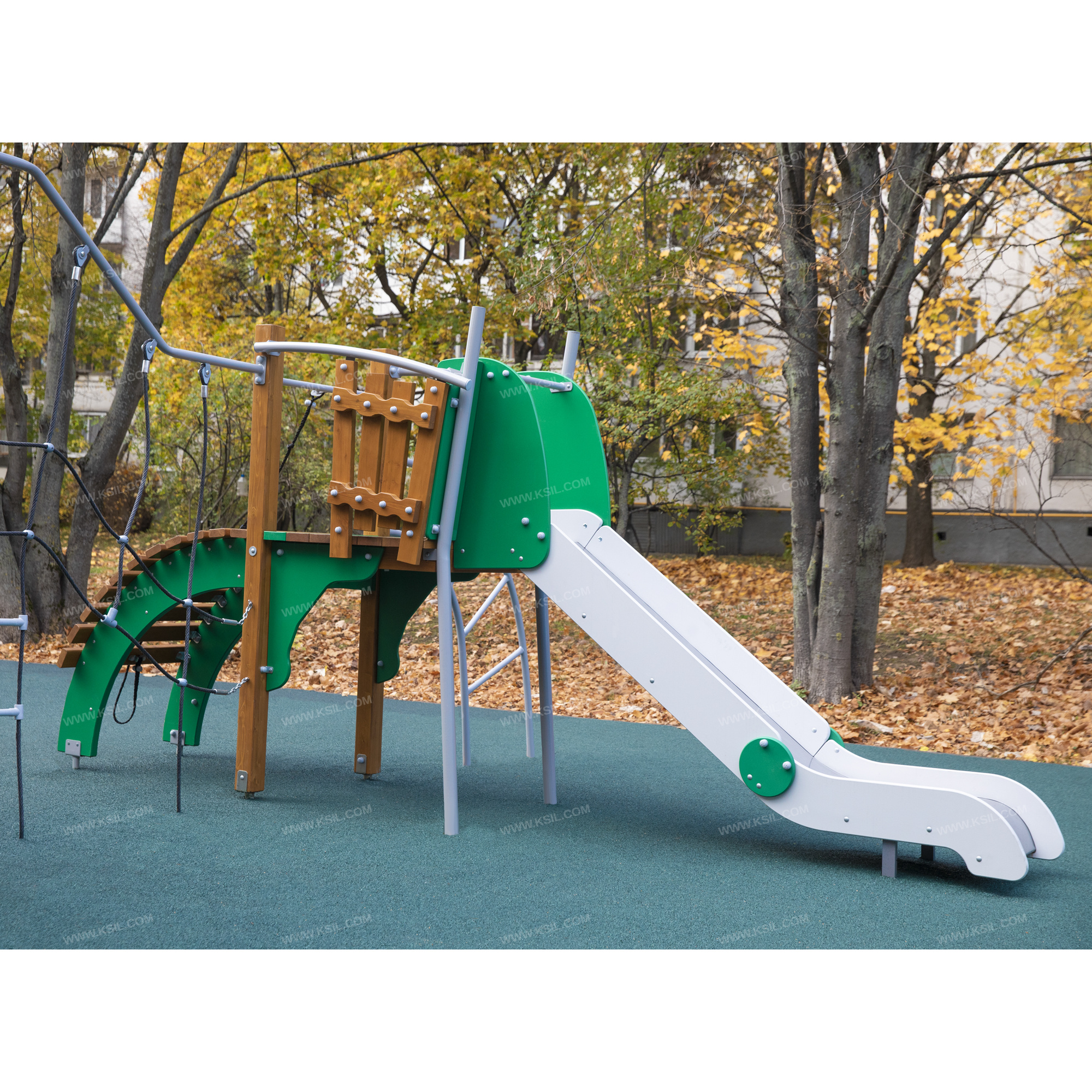

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Вертикальные столбы снизу должны заканчиваться металлическим оцинкованным подпятником диаметром не менее 42мм, который бетонируется в землю.Несущие стойки комплекса должны быть выполнены из металлической трубы диаметром не менее 60 мм и снизу бетонируются в землю с закладной арматурой диаметром не менее 10 мм.Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.Горки-скат, с высотой стартового участка не менее 1250 мм и 1850 мм должны состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 700 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм. Шест должен быть выполнен из металлической трубы диаметром не менее 48 мм. Нижняя часть шеста бетонируется в землю, кольца выполнены из пластика. Сетка должна быть выполнена из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Сетка крепится к металлической балке диаметром трубы не менее 42 мм и несущим столбам комплекса. Низ сетки бетонируется в землю с помощью закладной трубы диаметром не менее 26 мм и арматуры диаметром не менее 10 мм. Г-образные поручни и перекладины с перепадом выполнены из трубы диаметром 33 мм.Трап-барабан фанерный должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. и оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным канатом. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю.Ограждение в виде заборчика и изогнутые ограждения на раме состоят из горизонтальных направляющих, выполненных из досок лиственницы сечением 100х40 мм и вертикальных досок из лиственницы сечением 100х30 мм. Все кромки должны быть скруглены радиусом не менее 3 мм. Рама изогнутых ограждений выполнена из металлической трубы диаметром не менее 48 мм.Изогнутая металлическая лестница выполнена из трубы диаметром 42 мм и 33 мм. Нижняя часть шеста бетонируется в землю.Канатный переход должен состоять из сетки и перил. Сетка должна быть выполнена из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Перила должны быть выполнены из металлической трубы диаметром не менее 42 мм. Крыша состоит из ската, выполненного из влагостойкой фанеры толщиной не менее 15 мм, и прогонов, выполненных из влагостойкой фанеры толщиной не менее 21 мм.Шест со ступеньками выполнен из трубы сечением 42 мм и 26 мм. Нижняя часть шеста бетонируется в землю.Ступеньки, фанерные поручни и декоративные элементы выполнены из влагостойкой фанеры толщиной не менее 21 мм.Наклонные полозья выполнены из трубы диаметром не менее 42 мм. Нижняя часть полозьев бетонируется в землю.
- Артикул: 005481
- Габаритные размеры: 12020x9020x3725 мм
- Возрастная группа: от 6 до 12 лет
- Новинка: Да
- Ширина Зоны Безопасности (мм): 12520
- Длина Зоны Безопасности (мм): 15520
- Макс. H Свобод. Падения (мм): 1850
Металлические элементы должны быть покрыты порошковыми красками. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных досок лиственницы, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
