005668 - Детский игровой комплекс «Нормандия»

005668

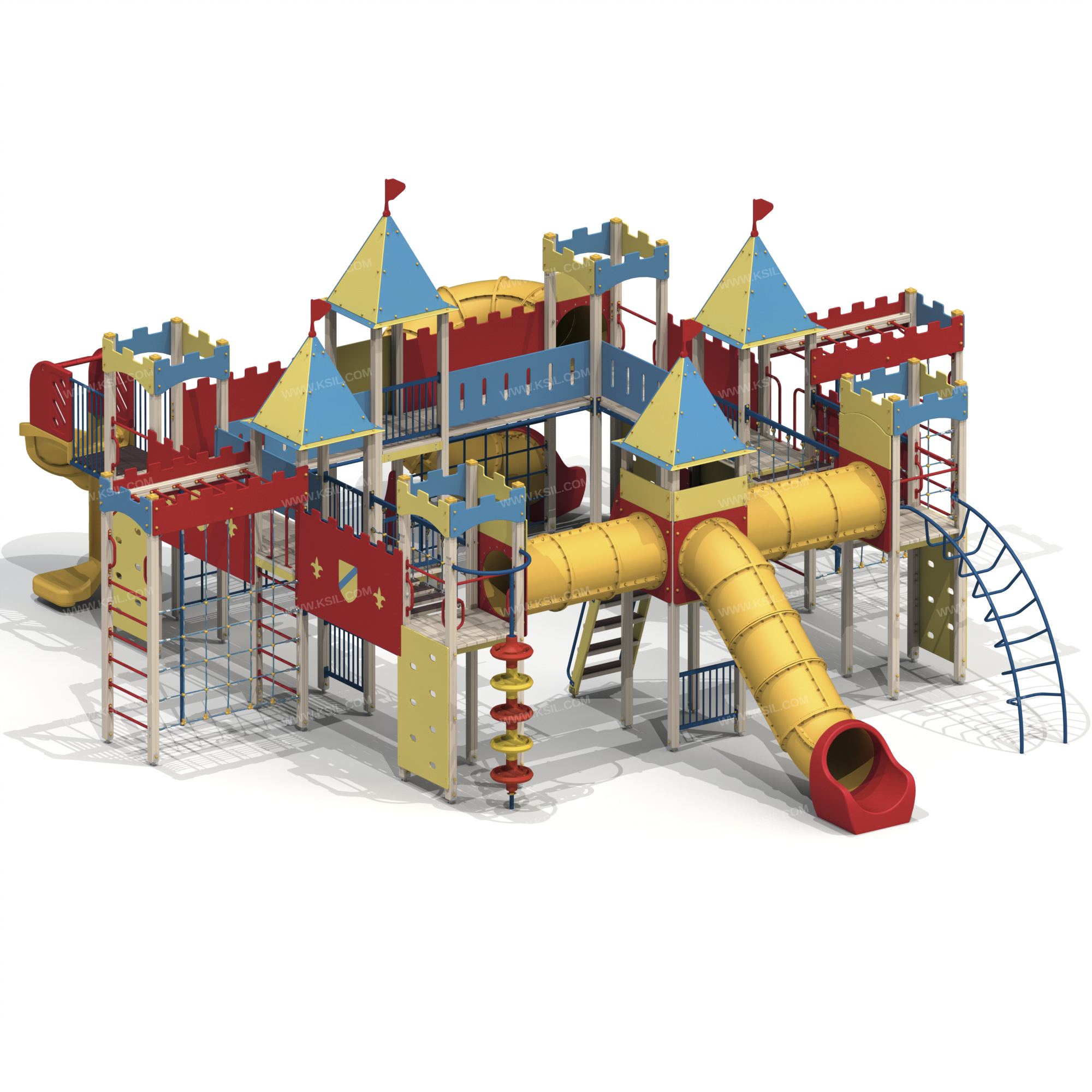

005668 - Детский игровой комплекс «Нормандия» - детальное фото
Добавить в избранное
005668 - Детский игровой комплекс «Нормандия»: цветовая схема 0
005668 - Детский игровой комплекс «Нормандия»: цветовая схема 1
005668 - Детский игровой комплекс «Нормандия»: цветовая схема 2
005668 - Детский игровой комплекс «Нормандия»: цветовая схема 3
  • Стоимость: по запросу
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под Крепость «Нормандия».
Характеристики
  • Артикул: 005668
  • Габаритные размеры: 11200x11160x4850 мм
  • Возрастная группа: от 6 до 12 лет
План-схема: 005668 - Детский игровой комплекс «Нормандия»
Описание
Характеристики
Материалы
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под Крепость «Нормандия».Комплекс должен состоять из 8-ми расположенных по сторонам условного квадрата башен с 2-мя вынесенными гимнастическими комплексами. Башни должны быть соединены между собой 2-мя подвесными мостами, 4-мя прямыми мостами, и 2-мя пластиковыми переходами. К башне 1 двухъярусной, с крышей, с высотой площадки второго яруса не менее 1850 мм должны быть пристроены: радиусный балкон. Под вторым ярусом башни, должен быть установлен первый ярус, с высотой площадки не менее 300 мм. К первому ярусу должны быть пристроены: трап, ограждение решетка. К башне 2 с имитацией крыши, с высотой площадки не менее 1850 мм, должны быть пристроены: наклонная лиана, альпинистская стенка с отверстиями для рук и ног, поручни, перекладины. К башне 3 с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: спиральная горка, радиусный балкон, решетчатое ограждение под площадкой. К башне 4, к башне 6 с имитацией крыши, с высотой площадки не менее 1850 мм, должны быть пристроены: вертикальная лестница, альпинистская стенка, перекладина, поручни и вынесенный гимнастический комплекс.Гимнастический комплекс должен состоять из рукохода с накладными декоративными элементами с зубчатой верхней гранью, шведской стенки, поручней, вертикального шеста и вертикальной сетки для лазанья.К башне 5 с крышей, с высотой площадки не менее 1850 мм должны быть пристроены: пластиковая прямая горка-труба, лестница. Под площадкой должно быть пристроено: решетчатое ограждение. К башне 7 с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: пластиковой изогнутая горка, радиусный балкон, решетчатое ограждение под площадкой. К башне 8 с имитацией крыши, с высотой площадки не менее 1850 мм, должны быть пристроены: вертикальный шест с пластиковыми кольцами и креплением в виде дуги, альпинистская стенка с отверстиями для рук и ног, поручни, перекладины. Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.Крыша должна состоять из 4-х скатов из влагостойкой фанеры толщиной не менее 15 мм. В вершине должен быть установлен декоративный флаг.Имитация крыши должна быть выполнена из 4-х арочных накладных элементов с зубчатой верхней гранью из влагостойкой фанеры толщиной не менее 21 мм. Горка-труба прямая и изогнутая пластиковые горки с высотой стартового участка не менее 1850 мм должны быть выполнены из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.Горка спиральная, выстой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами. Приставная лестница высотой не менее 1850 мм должна быть оснащены поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм. Вертикальный шест с кольцами и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 48 мм, кольца в количестве не менее 7-ти штук должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм. Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю. Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и П-образных ступенек из трубы диаметром не менее 33 мм. Трап должен состоять из настила, выполненного из влагостойкой противоскользящей фанеры толщиной не менее 21 мм, к которому должны крепиться перила из влагостойкой фанеры толщиной не менее 15 мм.Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.Рукоход должен быть выполнен из 2-х опор, перекладин и накладных элементов с зубчатой верхней гранью, выполненных из влагостойкой фанеры толщиной не менее 21 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса. Пластиковый переход должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции. Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика с одной стороны в виде заборчика должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм с другой стороны в виде кремлевской стенки из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм. Вертикальные сетки для лазанья должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Перекладины, перекладины шведской стенки, перекладины вертикальной лестницы, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Накладные декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм.
  • Артикул: 005668
  • Габаритные размеры: 11200x11160x4850 мм
  • Возрастная группа: от 6 до 12 лет
  • Ширина Зоны Безопасности (мм): 14660
  • Длина Зоны Безопасности (мм): 14200
  • Макс. H Свобод. Падения (мм): 2850
Применяемый пластик не должен быть легковоспламеняющейся. Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
