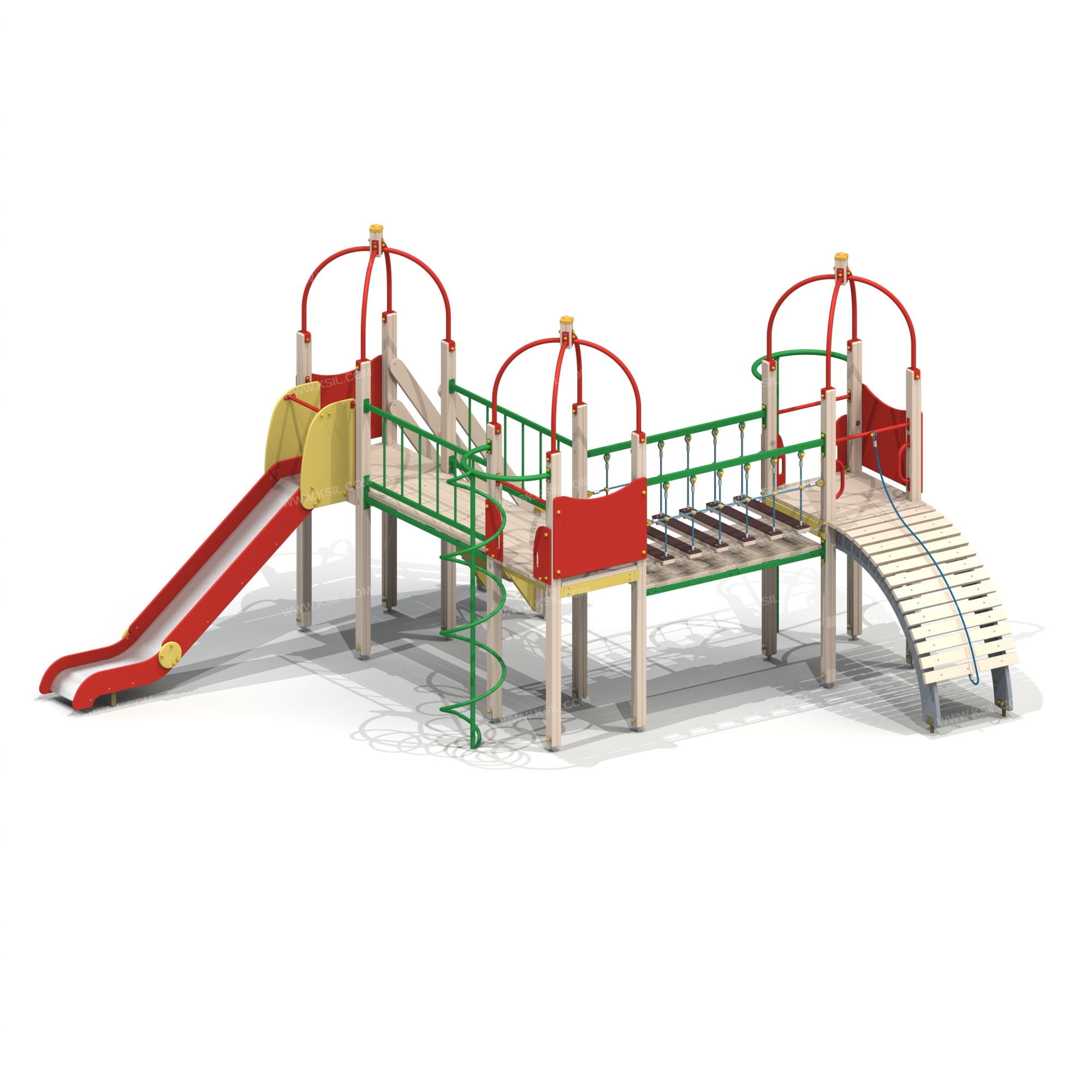

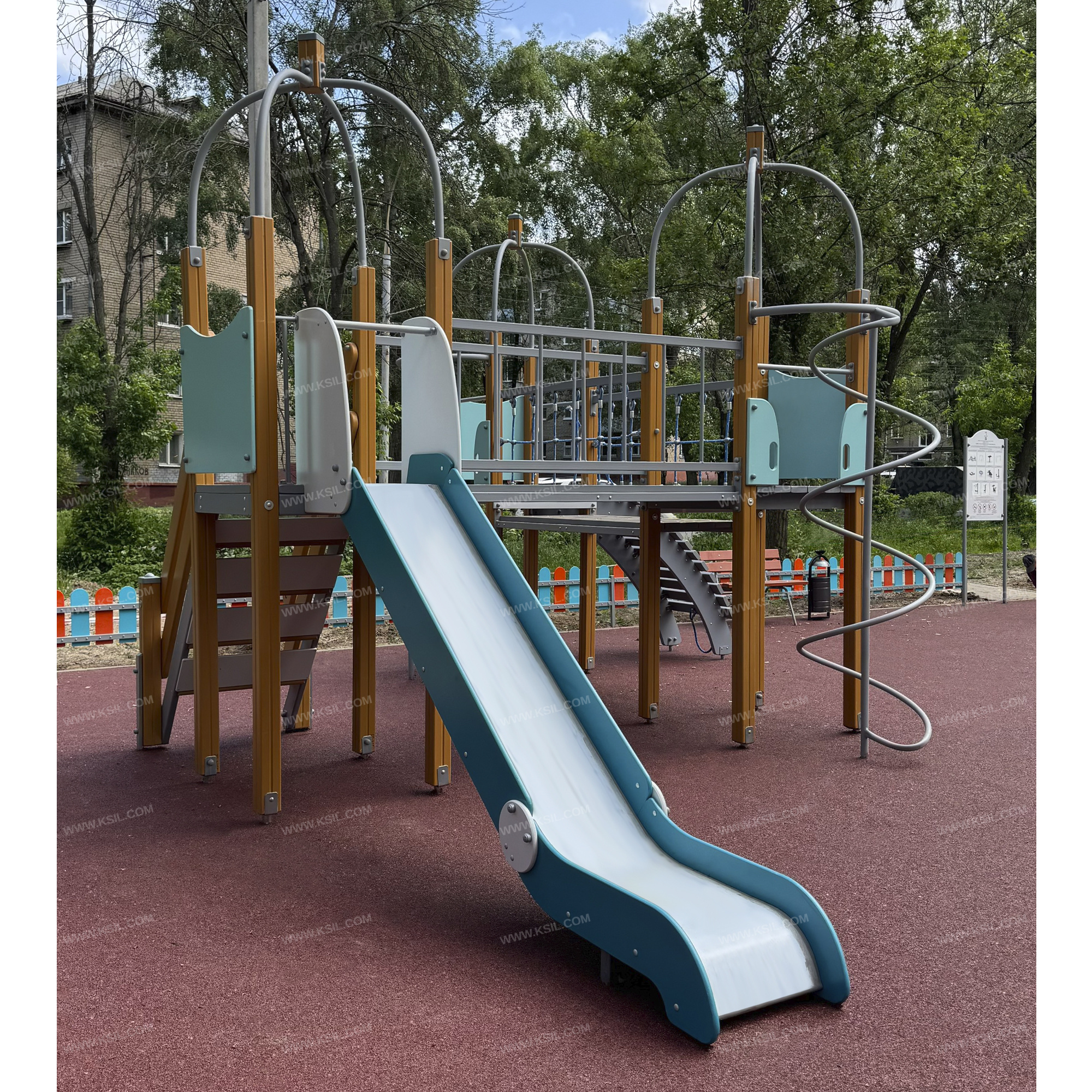

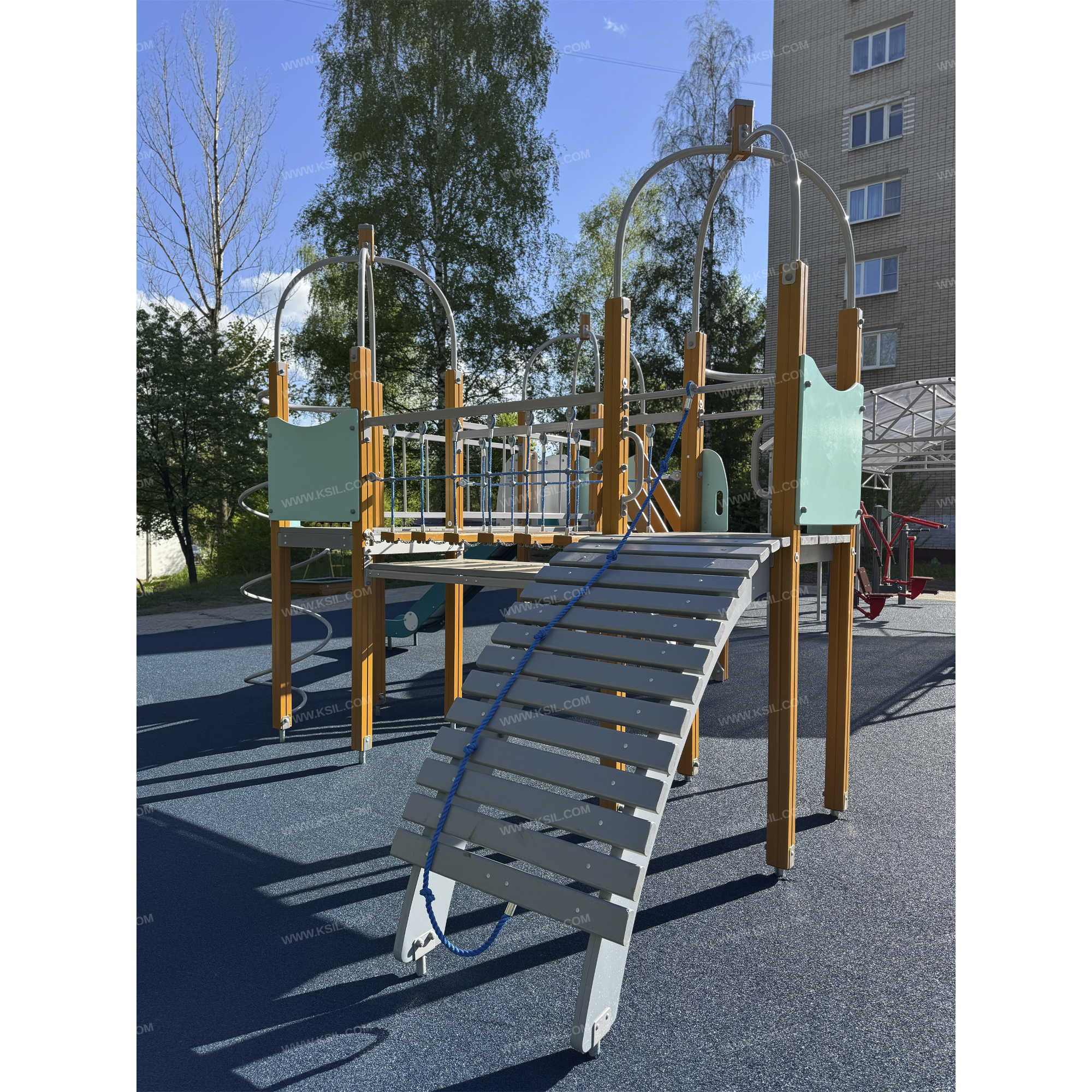

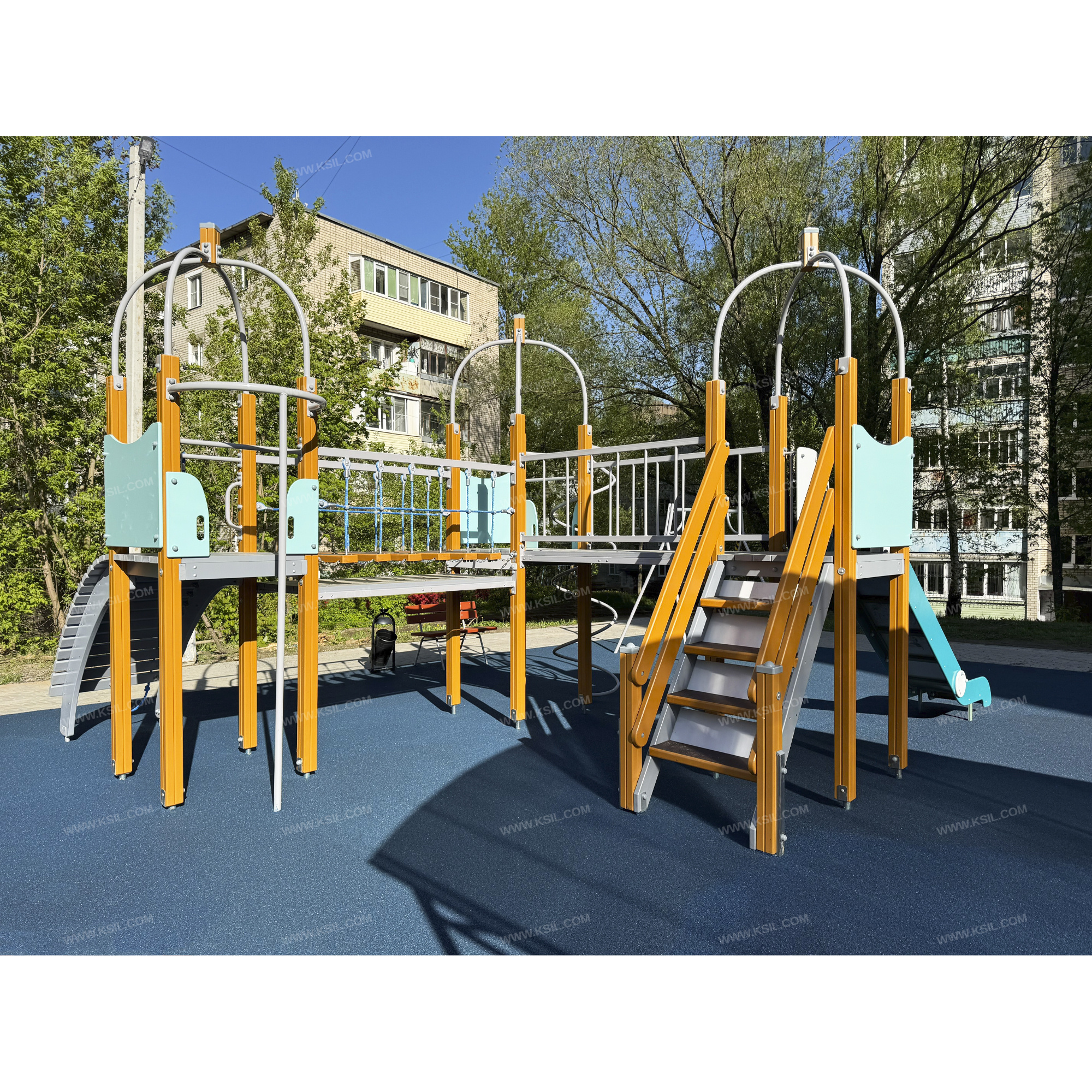

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 3-х башен с каркасом крыши.Башни должны быть соединены между собой прямым и подвесным мостами.К башне 1, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка, фанерное ограждение.К башне 2, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест со спиралью и креплением в виде дуги, перекладина, поручни фанерные и фанерное ограждение.К башне 3, с высотой площадки не менее 1550 мм, должны быть пристроены: трап-барабан, вертикальный шест без спирали с креплением в виде дуги, перекладина, поручни, фанерное ограждение.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.Металлический каркас крыши башни должен быть выполнен из совокупности металлических труб диаметром не менее 33 мм, соединенных между собой в верхней части пикой, выполненной из деревянного бруса сечением не менее 100х100 мм. Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм. Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Вертикальный шест-спираль с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю. Вертикальный шест без спирали и креплением в виде дуги должны быть выполнены из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю. Трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю. Трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм. Перекладины детского комплекса, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Ограждение башен должно быть выполнено из влагостойкой фанеры толщиной не менее 21 мм. Прямой мост должен состоять из настила, выполненного из деревянных досок толщиной не менее 40 мм и металлического разборного каркаса, выполненного из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.
- Артикул: 005314

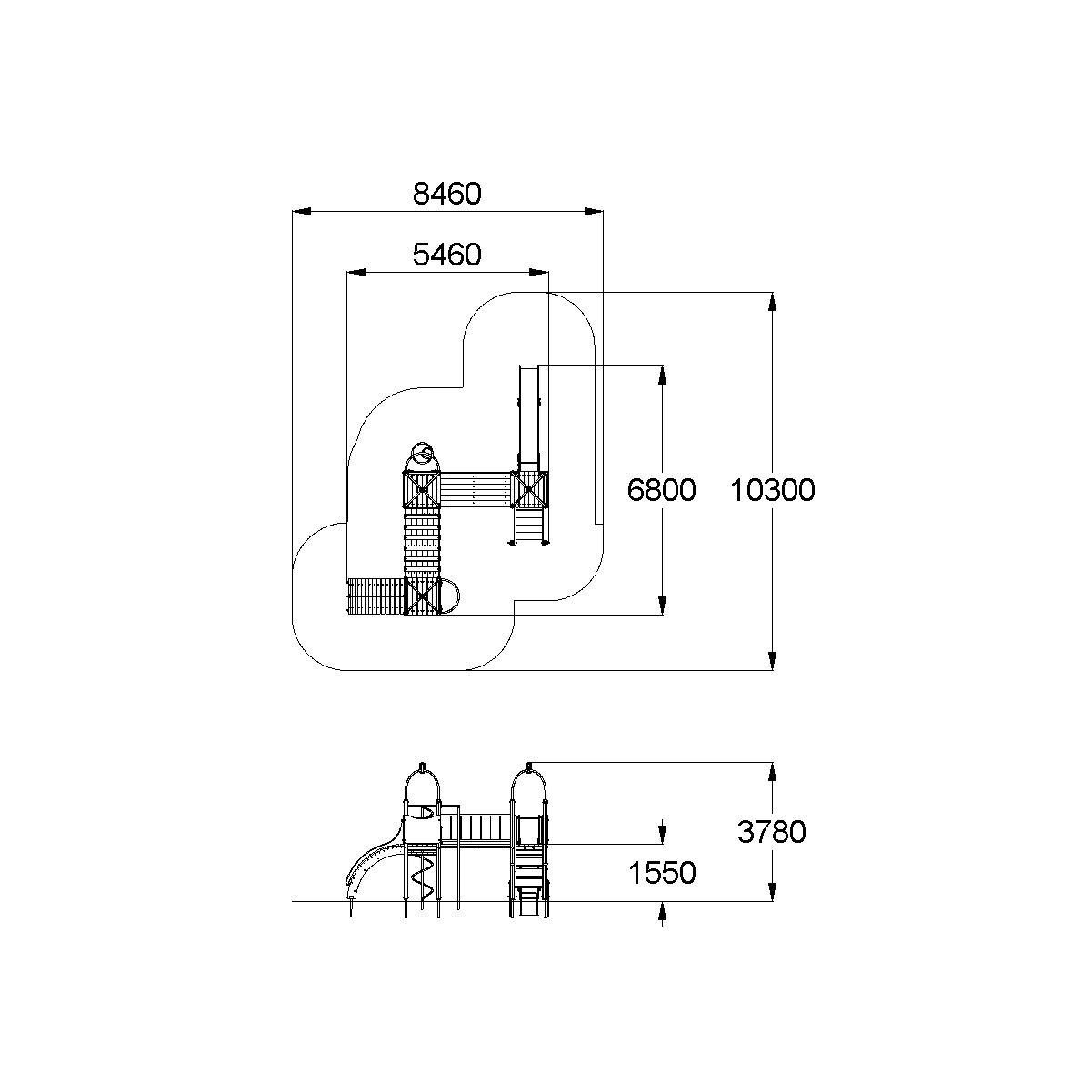

- Габаритные размеры: 6800x5460x3780 мм
- Возрастная группа: от 6 до 12 лет
- Ширина Зоны Безопасности (мм): 8460
- Длина Зоны Безопасности (мм): 10300
- Макс. H Свобод. Падения (мм): 1550
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
